该文章主要记录本人在分析Unlua源代码所作的一些笔记，里面包含一些用到的lua语法的说明，以及动态绑定和静态绑定，并且还分析了C++和lua的互调流程。

lua语法

注册表

Lua的注册表可以被想象成一个全局的哈希表（或映射），键通常是字符串（如元表的名称）或者是特殊的指针或引用（对于需要唯一键的数据）。在注册表中，每个键都关联一个值，这个值可以是任何Lua支持的类型（如表、函数、用户数据等）。

luaL_getmetatable

用于从注册表中检索一个元表。这个函数主要用于获取之前已经注册到 Lua 的全局注册表中的元表，这些元表通常是与特定的用户数据类型或类关联的。

C++
1
luaL_getmetatable(L, "TSharedPtr");

luaL_newmetatable

lua_getmetatable

Unlua

UObject的注册以及Lua覆写函数流程

UObject注册是从NotifyUObjectCreated这个函数监听Object创建开始的。注册函数bool FLuaEnv::TryBind(UObject* Object) ，判断是不是静态绑定

C++
1
const bool bImplUnluaInterface = Class->ImplementsInterface(InterfaceClass);

看看是不是动态绑定，动态绑定的时候会通过

C++
1
2
3
static int32 UWorld_SpawnActor(lua_State* L)
static int32 UWorld_SpawnActorEx(lua_State* L)
static int32 Global_NewObject(lua_State *L)

上面三个函数将路径信息传递到C++这边，然后通过下面的函数记录到全局变量GLuaDynamicBinding中

C++
1
bValid = GLuaDynamicBinding.Push(Class, ModuleName, InitializerTableRef);

因此现在看下面的动态绑定代码就很好理解了

C++
1
2
3
4
5
6
7
8
if (!bImplUnluaInterface)
{
    // dynamic binding
    if (!GLuaDynamicBinding.IsValid(Class))
        return false;

    return GetManager()->Bind(Object, *GLuaDynamicBinding.ModuleName, GLuaDynamicBinding.InitializerTableRef);
}

接着往下走，动态绑定和静态绑定的绑定函数是一样的都是 GetManager()->Bind，现在继续分析Bind函数，在绑定UObject的时候会先绑定对应的Class ，首先创建对应的Matetable并进入到Name2Classes

C++
1
2
3
4
5
6
7
8
const auto L = Env->GetMainState();
if (!PushMetatable(L, MetatableName))
    return nullptr;

// TODO: refactor
lua_pop(L, 1);
FName Key = FName(UTF8_TO_TCHAR(MetatableName));
return Name2Classes.FindChecked(Key);

之后试图去绑定对应的lua文件，然后就是正式的BindClass

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
bool UUnLuaManager::BindClass(UClass* Class, const FString& InModuleName, FString& Error)
{
    check(Class);
    //.................
    auto& BindInfo = Classes.Add(Class);
    BindInfo.Class = Class;
    BindInfo.ModuleName = InModuleName;
    BindInfo.TableRef = Ref;

    UnLua::LowLevel::GetFunctionNames(Env->GetMainState(), Ref, BindInfo.LuaFunctions);//获取lua中的所有函数名称
    ULuaFunction::GetOverridableFunctions(Class, BindInfo.UEFunctions);//获取类里面的反射函数

    // 用LuaTable里所有的函数来替换Class上对应的UFunction
    for (const auto& LuaFuncName : BindInfo.LuaFunctions)
    {
        UFunction** Func = BindInfo.UEFunctions.Find(LuaFuncName);
        if (Func)
        {
            UFunction* Function = *Func;
            ULuaFunction::Override(Function, Class, LuaFuncName); //要复写的函数
        }
    }

    //.................
    return true;
}

可以看到覆盖的过程就是遍历lua函数名称，然后看是否能够在反射函数中找到对应的同名函数，找到了就走重写代码 ULuaFunction::Override(Function, Class, LuaFuncName);

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
void FLuaOverrides::Override(UFunction* Function, UClass* Class, FName NewName)
{
    const auto OverridesClass = GetOrAddOverridesClass(Class);

    ULuaFunction* LuaFunction;
    UObject* Outer=Function->GetOuter();
    const auto bAddNew = Outer != Class;
    if (bAddNew)
    {
        const auto Exists = Class->FindFunctionByName(NewName, EIncludeSuperFlag::ExcludeSuper);
        if (Exists && Exists->GetSuperStruct() == Function)
            return;
    }
    else
    {
        LuaFunction = Cast<ULuaFunction>(Function); //已经覆写了就跳过
        if (LuaFunction)
        {
            LuaFunction->Initialize();
            return;
        }
    }

    FObjectDuplicationParameters DuplicationParams(Function, OverridesClass);
    DuplicationParams.InternalFlagMask &= ~EInternalObjectFlags::Native;
    DuplicationParams.DestName = NewName;
    DuplicationParams.DestClass = ULuaFunction::StaticClass();
    // 拷贝一份Function
    LuaFunction = static_cast<ULuaFunction*>(StaticDuplicateObjectEx(DuplicationParams));
    // 加入到OverridesClass的Children 链接中去
    LuaFunction->Next = OverridesClass->Children;
    OverridesClass->Children = LuaFunction;

    LuaFunction->StaticLink(true);
    LuaFunction->Initialize(); //一些初始化的操作
    LuaFunction->Override(Function, Class, bAddNew); // 真正的覆写的位置
    LuaFunction->Bind();
    //防止GC
    if (Class->IsRooted() || GUObjectArray.IsDisregardForGC(Class))
        LuaFunction->AddToRoot();
    else
        LuaFunction->AddToCluster(Class);
}

上面的函数需要注意const auto bAddNew = Outer != Class; 当重写的函数是蓝图函数的时候bAddNew的值就是false，当重写的函数的C++函数的时候bAddNew就是true，这里主要是判断该重写的函数是否被蓝图重写，这个在下面的步骤会用到。

接着走到void ULuaFunction::Override(UFunction* Function, UClass* Class, bool bAddNew)

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
    check(Function && Class && !From.IsValid());

#if WITH_METADATA
    UMetaData::CopyMetadata(Function, this);
#endif

    bActivated = false;
    bAdded = bAddNew;
    From = Function;

    if (Function->GetNativeFunc() == execScriptCallLua)
    {
        // 目标UFunction可能已经被覆写过了
        const auto LuaFunction = Get(Function);
        Overridden = LuaFunction->GetOverridden();
        check(Overridden);
    }
    else
    {
        const auto DestName = FString::Printf(TEXT("%s__Overridden"), *Function->GetName());
        if (Function->HasAnyFunctionFlags(FUNC_Native)) //判断是不是C++函数，C++函数的则将这个函数加入到类中
            GetOuterUClass()->AddNativeFunction(*DestName, *Function->GetNativeFunc());
        Overridden = static_cast<UFunction*>(StaticDuplicateObject(Function, GetOuter(), *DestName));
        Overridden->ClearInternalFlags(EInternalObjectFlags::Native);
        Overridden->StaticLink(true);
        Overridden->SetNativeFunc(Function->GetNativeFunc());
    }

    SetActive(true);

然后就是拷贝一份添加__Overridden存储在LuaFunction中的Overridden 变量中，以便恢复，最后的绑定则在SetActive函数里面

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
if (bAdded)  //这就用到前面的额值bAddNew，表示C++函数就绑定execCallLua
{
    check(!Class->FindFunctionByName(GetFName(), EIncludeSuperFlag::ExcludeSuper));
    SetSuperStruct(Function);
    FunctionFlags |= FUNC_Native;
    ClearInternalFlags(EInternalObjectFlags::Native);
    SetNativeFunc(execCallLua);

    Class->AddFunctionToFunctionMap(this, *GetName());
    if (Function->HasAnyFunctionFlags(FUNC_Native))
        Class->AddNativeFunction(*GetName(), &ULuaFunction::execCallLua);
}
else
{
    SetSuperStruct(Function->GetSuperStruct());
    Script = Function->Script;
    Children = Function->Children;
    ChildProperties = Function->ChildProperties;
    PropertyLink = Function->PropertyLink;

    Function->FunctionFlags |= FUNC_Native;
    Function->SetNativeFunc(&execScriptCallLua);
    Function->GetOuterUClass()->AddNativeFunction(*Function->GetName(), &execScriptCallLua);
    Function->Script.Empty();
    Function->Script.AddUninitialized(ScriptMagicHeaderSize + sizeof(ULuaFunction*));
    const auto Data = Function->Script.GetData();
    FPlatformMemory::Memcpy(Data, ScriptMagicHeader, ScriptMagicHeaderSize);
    FPlatformMemory::WriteUnaligned<ULuaFunction*>(Data + ScriptMagicHeaderSize, this);
}

从上面的代码可以看出，当覆盖的是C++的函数时候往FuncMap中添加LuaFunction，当是蓝图函数的时候就直接拿传递进来的Function改造将NativeFunc设置成execScriptCallLua

C++调用被Lua覆写的C++或者蓝图函数

比如当我们调用下面的函数的时候：

C++
1
2
3
4
5
6
UFUNCTION(BlueprintNativeEvent,BlueprintCallable)
void SpawnText();
void UTPSGameInstance::SpawnText_Implementation()
{
    GEngine->AddOnScreenDebugMessage(1,10,FColor::White,TEXT("C++ SpawnText_Implementation"));
}

可以看到函数会直接走到

C++
1
2
3
4
5
static FName NAME_UTPSGameInstance_SpawnText = FName(TEXT("SpawnText"));
void UTPSGameInstance::SpawnText()
{
    ProcessEvent(FindFunctionChecked(NAME_UTPSGameInstance_SpawnText),NULL);
}

首先是通过FindFunctionChecked查找FuncMap里面的函数，就可以找到之前覆盖的LuaFunction，这样就调用到对应的execCallLua和execScriptCallLua 进而调到lua的里面覆写的函数。

Lua调用C++UFuncition函数流程

创建Class的Matetable的时候会把C++的Class_Index函数与__index绑定

C++
1
2
3
4
luaL_newmetatable(L, MetatableName);
lua_pushstring(L, "__index");
lua_pushcfunction(L, Class_Index);
lua_rawset(L, -3);

因此当lua调用函数的时候发现没有对应的对象就会触发__index，因此下面我们就从C++的Class_Index函数函数开始分析：

下面是Class_Index函数：

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
int32 Class_Index(lua_State *L)
{
 int size= lua_gettop(L);
 GetField(L);

 auto Ptr = lua_touserdata(L, -1);
 if (!Ptr)
 return 1;

 auto Property = static_cast<TSharedPtr<UnLua::ITypeOps>*>(Ptr);
 if (!Property->IsValid())
 return 0;

 auto Self = GetCppInstance(L, 1);
 if (!Self)
 return 1;

 if (UnLua::LowLevel::IsReleasedPtr(Self))
 return luaL_error(L, TCHAR_TO_UTF8(*FString::Printf(TEXT("attempt to read property '%s' on released object"), *(*Property)->GetName())));

 if (!UnLua::LowLevel::CheckPropertyOwner(L, (*Property).Get(), Self))
 return 0;

    (*Property)->ReadValue_InContainer(L, Self, false);
 lua_remove(L, -2);
 return 1;
}

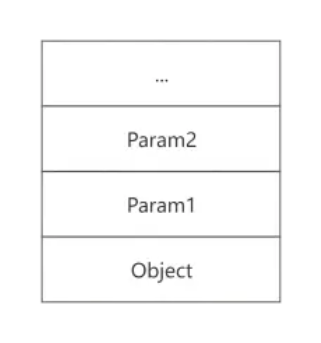

当触发Class_Index函数的时候栈是什么样的呢，在对GetField函数分析可以得出大概如下：
alt text

其中包含对应的Class的和变量名称或者函数名称。

对于注册绑定的功能位于GetField函数里面，接下来分析下该函数

C++
1
2
3
4
5
6
7
8
9
10
FORCEINLINE static int32 GetField(lua_State* L)
{
    lua_getmetatable(L, 1); //获取栈底的matetable放入栈顶
    lua_pushvalue(L, 2);   //获取栈底往上数第二的元素放到栈顶
    int32 Type = lua_rawget(L, -2); //在matetable查找栈顶的key，并移除栈顶将查找到的对象放入栈顶，没找到的话此时栈顶值为nil
    if (Type == LUA_TNIL) //表示在matetable没有找到key的value，则表示不存在
        GetFieldInternal(L);
    lua_remove(L, -2);
    return 1;
}

接下来进入到GetFieldInternal(L);

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
static void GetFieldInternal(lua_State* L)
{
    lua_pop(L, 1);  //把栈顶的nil弹出来

    lua_pushstring(L, "__name");  //插入__name到栈顶
    auto Type = lua_rawget(L, -2); //然后在前面的inst里面查找__name并加入到栈顶
    check(Type == LUA_TSTRING);   //检查是否字符串

    const char* ClassName = lua_tostring(L, -1);  // 获取栈顶的的字符串
    const char* FieldName = lua_tostring(L, 2);   // 获取栈底第二的Name

    lua_pop(L, 1); // 弹出类名

    // TODO: refactor
    const auto Registry = UnLua::FLuaEnv::FindEnv(L)->GetClassRegistry(); //类注册器
    FClassDesc* ClassDesc = Registry->Register(ClassName); //获取注册的类
    TSharedPtr<FFieldDesc> Field = ClassDesc->RegisterField(FieldName, ClassDesc); //生成注册信息
    if (Field && Field->IsValid())
    {
        bool bCached = false;
        bool bInherited = Field->IsInherited();

        //bInherited   删除一些代码

        if (!bCached)
        {
            PushField(L, Field);                // Property / closure
            lua_pushvalue(L, 2);                // key
            lua_pushvalue(L, -2);               // Property / closure
            lua_rawset(L, -4);
        }
        if (bInherited)
        {
            lua_remove(L, -2);
            lua_pushvalue(L, 2);                // key
            lua_pushvalue(L, -2);               // Property / closure
            lua_rawset(L, -4);
        }
    }
    else
    {
        if (ClassDesc->IsClass())
        {
            luaL_getmetatable(L, "UClass");
            lua_pushvalue(L, 2);                // push key
            lua_rawget(L, -2);
            lua_remove(L, -2);
        }
        else
        {
            lua_pushnil(L);
        }
    }
}

下面着重对下面这个代码的栈分析一下：

C++
1
2
3
4
if (!bCached)
{
   PushField(L, Field);                // Property / closure
}

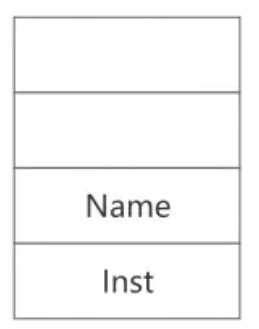

初始的栈是这样的
alt text
看到 PushField(L, Field);里面的注册函数部分

C++
1
2
3
4
5
6
7
8
template <typename T>
void FObjectRegistry::Push(lua_State* L, TSharedPtr<T> Ptr)
{
    const auto Userdata = lua_newuserdata(L, sizeof(TSharedPtr<T>));
    luaL_getmetatable(L, "TSharedPtr");
    lua_setmetatable(L, -2);
    new(Userdata) TSharedPtr<T>(Ptr);
}

alt text

最终栈顶是一个TSharedPtr的userdata，接下来继续看PushField函数

C++
1
2
3
4
5
6
7
8
if (Function->IsLatentFunction())
{
    lua_pushcclosure(L, Class_CallLatentFunction, 1);   // closure
}
else
{
    lua_pushcclosure(L, Class_CallUFunction, 1);        // closure
}

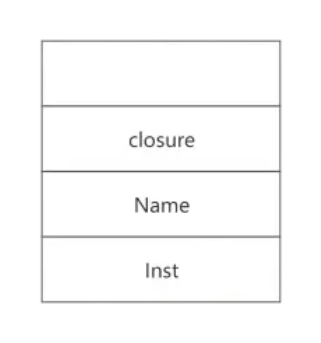

这一部分是表示将一个C++函数和一个upvalue作为一个闭包推入栈顶，并从栈中弹出upvalue

alt text

现在回到GetFieldInternal函数

C++
1
2
3
4
5
6
7
if (!bCached)
{
    PushField(L, Field);                // Property / closure
    lua_pushvalue(L, 2);                // 把Name拷贝一份到栈顶，closure的index成了-2
    lua_pushvalue(L, -2);               //把closure拷贝一份到栈顶
    lua_rawset(L, -4);                  // 把-1和-2号位置的设置到-4号位置，然后出栈-1和-2
}

执行完之后栈里面又剩下Inst和Name，后面执行这个清理栈

C++
1
lua_remove(L, -2);

接下来是调用的步骤：
前面已经看到对于非延迟的函数其会调用的Class_CallUFunction函数:

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
int32 Class_CallUFunction(lua_State *L)
{
    //!!!Fix!!!
    //delete desc when is not valid
    auto& Env = UnLua::FLuaEnv::FindEnvChecked(L);
    auto Function = Env.GetObjectRegistry()->Get<FFunctionDesc>(L, lua_upvalueindex(1));
    if (!Function->IsValid())
    {
        UE_LOG(LogUnLua, Log, TEXT("%s: Invalid function descriptor!"), ANSI_TO_TCHAR(__FUNCTION__));
        return 0;
    }
    int32 NumParams = lua_gettop(L);
    int32 NumResults = Function->CallUE(L, NumParams);
    return NumResults;
}

上面的重点是lua_upvalueindex(1)获取到upvalue，从而获取到UserData转成FuncDesc，Function->CallUE(L, NumParams);这个就是实际调用到C++函数并提取lua传递过来的参数赋值给C++函数的地方，
调用栈

静态到出C++到Lua

LuaEvn初始化的时候就会导出

C++
1
2
3
auto ExportedNonReflectedClasses = GetExportedNonReflectedClasses();
for (const auto& Pair : ExportedNonReflectedClasses)
    Pair.Value->Register(L);

下面就是静态注册的过程，首先创建ClassName对应的metatable

C++
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
 luaL_newmetatable(L, ClassName.Get());

if (!SuperClassName.IsEmpty())
{
    lua_pushstring(L, "Super");
    Type = luaL_getmetatable(L, TCHAR_TO_UTF8(*SuperClassName));
    check(Type == LUA_TTABLE);
    lua_rawset(L, -3);
}

lua_pushstring(L, "__index");
lua_pushvalue(L, -2);
if (Properties.Num() > 0 || !SuperClassName.IsEmpty())
{
    lua_pushcclosure(L, UnLua::Index, 1);
}
lua_rawset(L, -3);

lua_pushstring(L, "__newindex");
lua_pushvalue(L, -2);
if (Properties.Num() > 0 || !SuperClassName.IsEmpty())
{
    lua_pushcclosure(L, UnLua::NewIndex, 1);
}
lua_rawset(L, -3);

lua_pushvalue(L, -1);                    // set metatable to self
lua_setmetatable(L, -2);

然后就开始注册成员函数和成员变量

C++
1
2
3
4
5
6
7
8
for (const auto& Property : Properties)
    Property->Register(L);

for (const auto& MemberFunc : Functions)
    MemberFunc->Register(L);

for (const auto& Func : GlueFunctions)
    Func->Register(L);

最后把这个注册的matetable写入到UE的表中

C++
1
2
3
4
5
lua_getglobal(L, "UE");
lua_pushstring(L, ClassName.Get());
lua_pushvalue(L, -3);
lua_rawset(L, -3);
lua_pop(L, 2);

成员函数是下面的注册方式

C++
1
2
3
4
lua_pushstring(L, TCHAR_TO_UTF8(*Name));   //函数名到栈顶
lua_pushlightuserdata(L, this);            //导出函数对象指针到栈顶
lua_pushcclosure(L, InvokeFunction, 1);    //推一个闭包函数并把lightuserdata作为upvalue
lua_rawset(L, -3);                         //将Name和那个闭包作为key-value设置到matetable中

Lua调用静态导出的函数

根据上面的就能看出来，函数调用的时候最终会调用到这个C闭包函数InvokeFunction

C++
1
2
IExportedFunction *Func = (IExportedFunction*)lua_touserdata(L, lua_upvalueindex(1));
return Func ? Func->Invoke(L) : 0;
